前の記事のとおり、なかなか便利なHUBがお手頃価格で入手できるので思わず飛びついて設定をしたんだけど、性能面の考慮がほとんどできてなかった。

正直、やってみないことにはわからないよね。。。

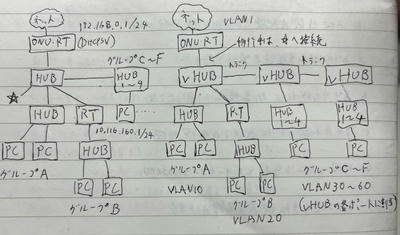

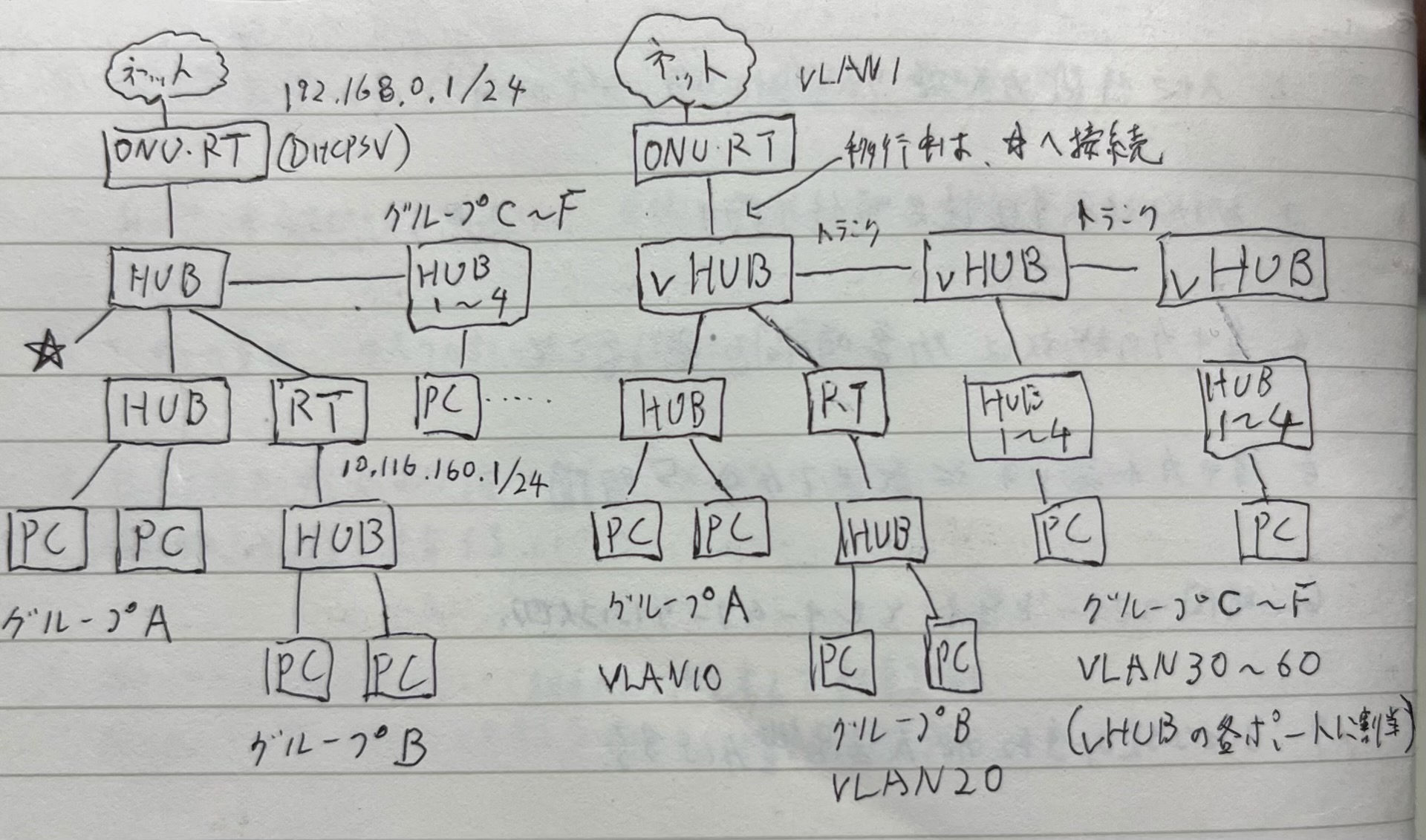

構成

まずは構成についておさらい。



作業前の構成(左側)は、ルーター配下にスイッチングHUBがあってその下にパソコンがあるシンプルな構成。大元のルーターがDHCPサーバーをやってる。
1つ例外があって、パソコンに紛れてルーターが１台設置されてて、ルーター配下は固定IPのパソコンが10台くらいぶら下がってる。

VLANの構成(右側)は、インターネットに接続するネットワークを6つのグループに分割。各テーブルに置くHUBの1-4ポートに4グループ(グループA - D)を割り当てて、残り2グループ(グループE , F)は大元のHUBのポートに割り当て。
図のvHUBはVLANを設定したHUBのこと。

8ポートHUBだけど、トランク用に2ポート、内部通信用に2ポート使うので空きなし。
6グループの通信はトランクポートを使ってHUB間で共有。

VLAN HUB の配下には各グループのHUBを接続。

切り替え作業でストーム発生

切り替え作業は、切り戻しを考慮して1グループずつ実施。大元の接続も⭐︎の位置に繋いで、最後に繋ぎ変える作戦。

まずは大元vHUBに接続する2グループをVLAN配下に切り替え。
HUBしかないグループAは問題なかったけど、ルーターが接続されたグループBを切り替えたらネットに出れず。

HUBの管理画面への接続も調子悪い！？

HUBのトランクポートを見るとめっちゃ高速に点滅してる。

軽く原因調査

Wiresharkでログを取りながらリトライ。やっぱダメ。
他のグループもログを取りながら切り替え。こっちは成功。

10秒間のキャプチャを比較すると、ルーターがいるグループの切り替え時は3万パケットくらい飛び交ってストーム状態になってた。他を切り替え時は3000パケット未満。こりゃダメだ。

推定原因

接続変更によってMACテーブルがリセットされて、ブロードキャストパケットがトランクポート内を行き来したのが原因と推定。
