接点出力治具
2018年11月10日
装置の接点出力を確認する必要が出てきたため、
治具を作ってみた。
３Vのリチウム電池に１２０Ωの抵抗とLEDを３つパラレルに接続。
使用する抵抗値は、使用するLEDと電源電圧によって変わる。
完全に計算方法が抜けていた。
今回使用したLEDは、Vf＝２Vのため抵抗器にかかる電圧は１V。
LEDの定格電流は２０ｍAで、最大３０ｍA。
ぐぐったら１０ｍA流せば十分だけど、１００Ωの抵抗器が手元にないので
１２０Ωで代用。

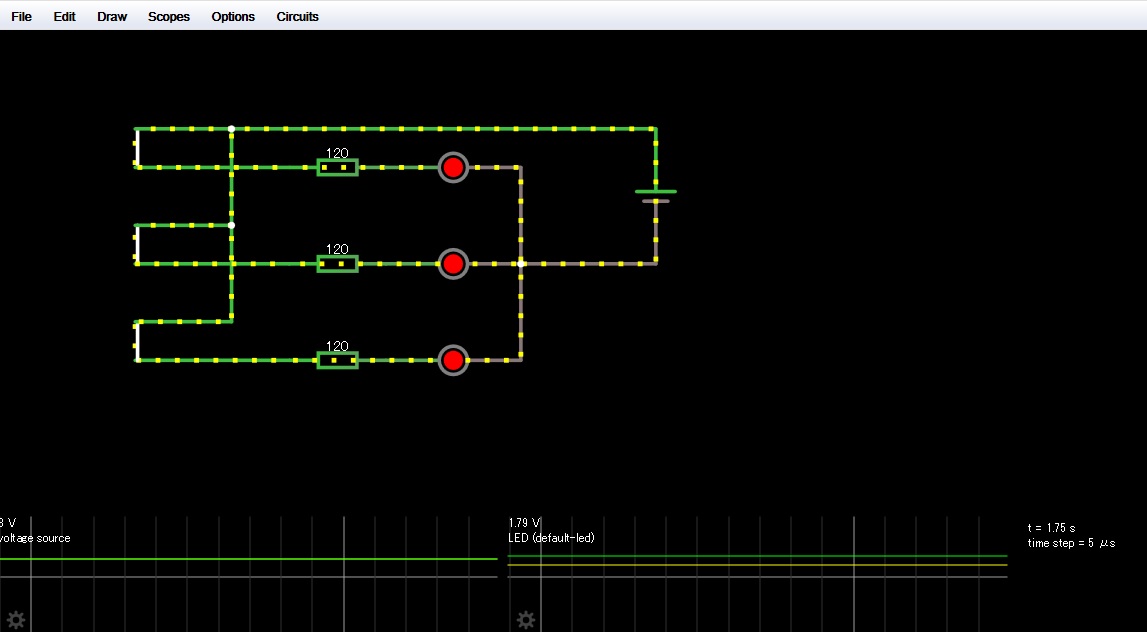

作り始める前に、回路シミュレーターを使えば良かったな・・・。
シミュレータ
３Vとはいえ、電源が浮きっぱなしなのは嫌なので、
装置側の端子で渡らせる設計にしてみました。
